Como testar um atuador pneumático manual?

Testar um atuador pneumático manual é um processo crucial para garantir seu funcionamento, confiabilidade e segurança adequados. Como fornecedor de atuadores pneumáticos manuais, entendo o significado de procedimentos abrangentes de teste. Neste blog, compartilharei etapas e considerações detalhadas sobre como testar um atuador pneumático manual de maneira eficaz.

Preparativos de teste pré -teste

Antes de iniciar o teste real, várias etapas preparatórias são essenciais. Primeiro, junte todas as ferramentas e equipamentos necessários. Isso inclui um medidor de pressão, um medidor de fluxo, uma chave de torque e um conjunto de chaves para desmontagem e montagem, se necessário. Verifique se essas ferramentas estão calibradas e em boas condições de trabalho.

Inspecione o atuador visualmente. Verifique se há danos visíveis, como rachaduras, amassados ou acessórios soltos. Examine as vedações e as juntas quanto a sinais de desgaste ou vazamento. Quaisquer componentes danificados devem ser substituídos antes de prosseguir com o teste.

Verifique as especificações do atuador. Isso inclui a faixa de pressão operacional, os requisitos de taxa de fluxo e as classificações de torque. Certifique -se de que o ambiente de teste possa fornecer as condições necessárias para atender a essas especificações.

Teste de pressão

O primeiro teste importante é o teste de pressão. Conecte o atuador a uma fonte de suprimento pneumática confiável. Use um medidor de pressão para monitorar a pressão com precisão. Comece aplicando uma baixa pressão, normalmente em torno de 10% da pressão nominal máxima. Mantenha essa pressão por alguns minutos e verifique se há sinais de vazamento. Procure bolhas em torno das conexões, vedações e portas. Se houver vazamentos, aperte os acessórios ou substitua as vedações conforme necessário.

Aumente gradualmente a pressão em incrementos de 10 a 20% da pressão nominal máxima. A cada incremento, mantenha a pressão por um tempo suficiente para observar o comportamento do atuador. Verifique se o atuador se move sem problemas e sem empurrões. Anote a pressão na qual o atuador começa a se mover e a pressão na qual atinge seu curso total.

Compare os valores de pressão observados com as especificações do fabricante. Se os valores se desviarem significativamente, pode haver um problema com o atuador, como uma passagem bloqueada ou uma válvula com defeito.

Teste de taxa de fluxo

A taxa de fluxo é outro parâmetro crítico para testar. Um medidor de fluxo é usado para medir a quantidade de ar que flui através do atuador. Defina o suprimento pneumático para a pressão operacional recomendada. Meça a taxa de fluxo quando o atuador estiver em repouso e quando estiver em movimento.

A taxa de fluxo deve estar dentro do intervalo especificado. Se a taxa de fluxo estiver muito baixa, pode indicar uma restrição na linha de suprimento de ar ou um problema com as passagens internas do atuador. Por outro lado, uma vazão muito alta pode levar a desgaste excessivo nos componentes do atuador.

Teste de torque

Para atuadores pneumáticos manuais, o teste de torque é importante para garantir que o atuador possa gerar a força necessária para operar o dispositivo conectado, como uma válvula. Use uma chave de torque para medir o torque aplicado ao identificador operacional do atuador.

Aplique um torque aumentando gradualmente até que o atuador comece a se mover. Registre o valor do torque neste momento. Em seguida, continue a aplicar o torque até que o atuador atinja seu curso total e anote o torque máximo necessário.

Compare esses valores de torque com as especificações do projeto. Se os valores de torque forem muito altos, pode ser devido ao atrito nas partes móveis do atuador ou a uma conexão desalinhada. Se o torque estiver muito baixo, o atuador pode não ser capaz de operar o dispositivo conectado de maneira eficaz.

Teste de ciclismo

Um teste de ciclismo envolve operar repetidamente o atuador por toda a sua amplitude de movimento. Este teste ajuda a identificar quaisquer problemas relacionados ao desgaste, fadiga e durabilidade geral do atuador.

Defina o suprimento pneumático para a pressão operacional normal e comece a andar de bicicleta no atuador. Por exemplo, se for um atuador da válvula, abra e feche a válvula um número conjunto de vezes, digamos 100 a 500 ciclos, dependendo dos requisitos de aplicação.

Durante o teste de ciclismo, observe de perto o atuador. Verifique se há alterações na velocidade de operação, suavidade do movimento ou sinais de aumento do ruído. Se houver alguma alteração anormal, pode indicar um problema que precisa ser abordado.

Teste de funcionalidade

Além dos testes de parâmetros físicos, o teste de funcionalidade também é crucial. Isso envolve testar o atuador em conjunto com o dispositivo que ele pretende operar, como uma válvula.

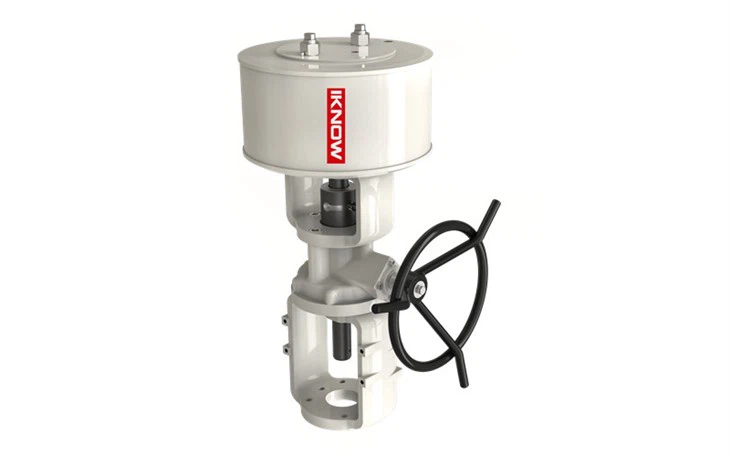

Se for umAtuador da primavera pneumática, teste sua capacidade de retornar à posição padrão quando a pressão do ar for liberada. Para umAtuador pneumático de ação dupla não padrão, verifique se ele pode operar em ambas as direções de maneira eficaz.

Se o atuador estiver conectado a umVálvula de portão pneumática com a roda lateral, teste a função de substituição manual. Certifique -se de que a roda de mão possa ser usada para operar a válvula quando o sistema pneumático falhar ou estiver desligado.

Post - Inspeção de teste

Depois de concluir todos os testes, desmonte o atuador, se necessário, para uma inspeção interna detalhada. Verifique os componentes internos, como pistões, cilindros e válvulas, quanto a quaisquer sinais de desgaste, corrosão ou dano. Limpe os componentes e lubrifica -os conforme recomendado pelo fabricante.

Remonte o atuador com cuidado, garantindo que todos os componentes estejam alinhados e apertados adequadamente. Realize uma inspeção visual final para garantir que não haja peças soltas ou conexões inadequadas.

Conclusão

Testar um atuador pneumático manual é um processo de etapa múltipla que requer atenção aos detalhes e ao uso de ferramentas e equipamentos apropriados. Seguindo esses procedimentos de teste, você pode garantir que o atuador esteja em boas condições de trabalho, confiável e seguro para operação.

Como fornecedor de atuadores pneumáticos manuais, estamos comprometidos em fornecer produtos de alta qualidade. Se você tiver alguma dúvida sobre nossos produtos ou precisar de assistência nos procedimentos de teste, não hesite em entrar em contato conosco para uma discussão mais aprofundada e possíveis compras. Estamos ansiosos para trabalhar com você para atender às suas necessidades pneumáticas do atuador.

Referências

• Manual do atuador pneumático, publicação padrão da indústria
• Manuais do fabricante para atuadores pneumáticos manuais
