Qual é o tempo de resposta de um atuador pneumático de rack e pinhão?

Qual é o tempo de resposta de um atuador pneumático de rack e pinhão?

Como fornecedor de atuadores pneumáticos de rack e pinhão, muitas vezes encontro perguntas dos clientes sobre o tempo de resposta desses componentes industriais essenciais. Compreender o tempo de resposta de um atuador pneumático de rack e pinhão é crucial para várias aplicações, desde as operações simples de válvulas de off -off até sistemas de controle automatizados complexos.

Entendendo os atuadores pneumáticos de rack e pinhão

Antes de se aprofundar no tempo de resposta, é importante entender o que é um atuador pneumático de rack e pinhão. Um atuador pneumático de rack e pinhão converte o movimento linear de um pistão em movimento rotacional através de um mecanismo de rack e pinhão. Quando o ar comprimido é fornecido ao atuador, o pistão se move linearmente e o rack preso ao pistão se envolve com a engrenagem do pinhão, fazendo com que ele gire. Esse movimento rotacional é então usado para operar válvulas, amortecedores ou outros equipamentos industriais.

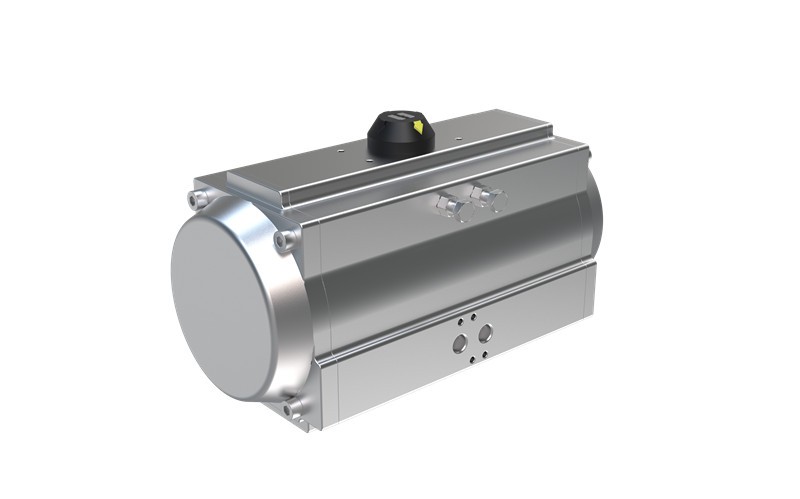

Existem diferentes tipos de atuadores pneumáticos de rack e pinhão disponíveis no mercado, como oAtuador pneumático de atuação dupla. Os atuadores de atuação duplos usam ar comprimido para mover o pistão em ambas as direções, fornecendo controle preciso e alta saída de torque. Outro tipo é oRack de aço inoxidável e cilindro de ar pinhão, que é projetado para aplicações em que a resistência à corrosão é necessária, como nos alimentos e bebidas ou indústrias químicas. ORACK RED CAP E CILINDRO DE AR ​​PINIONé frequentemente usado em configurações industriais específicas devido às suas características exclusivas de design e desempenho.

Fatores que afetam o tempo de resposta

O tempo de resposta de um atuador pneumático de rack e pinhão refere -se ao tempo que leva para o atuador começar a se mover de sua posição inicial para sua posição final após o envio do sinal de controle. Vários fatores podem influenciar esse tempo de resposta:

1. Pressão de suprimento de ar: A pressão do ar comprimido fornecido ao atuador tem um impacto significativo no tempo de resposta. Maior pressão do ar geralmente resulta em movimento mais rápido do pistão, reduzindo o tempo de resposta. No entanto, é importante observar que o atuador deve ser projetado para lidar com a pressão especificada para evitar danos.
2. Tamanho e design do atuador: O tamanho físico e o design interno do atuador também desempenham um papel. Atuadores menores geralmente têm um tempo de resposta mais curto, porque eles têm menos massa para se mover. Além disso, o design do mecanismo de rack e pinhão, como a relação de transmissão e a suavidade das partes móveis, pode afetar a rapidez com que o atuador pode converter o movimento linear do pistão em movimento rotacional.
3. Características de válvula ou carga: O tipo de válvula ou carga à qual o atuador está conectado pode influenciar o tempo de resposta. Por exemplo, uma válvula grande - diâmetro com alto atrito ou carga pesada - exigirá mais força para operar, o que pode aumentar o tempo de resposta.
4. Tubulação e acessórios: O comprimento e o diâmetro da tubulação de suprimento de ar, bem como o tipo de acessórios utilizados, podem causar quedas de pressão e restrições de fluxo. A tubulação mais longa e os acessórios menores - de diâmetro podem aumentar o tempo necessário para o ar comprimido alcançar o atuador, aumentando assim o tempo de resposta.

Medindo o tempo de resposta

Medir o tempo de resposta de um atuador pneumático de rack e pinhão normalmente envolve o uso de sensores e sistemas de aquisição de dados. Um sensor de posição pode ser instalado no atuador para detectar as posições de início e final do movimento. Um sinal de controle é então enviado ao atuador e a diferença de tempo entre o sinal que está sendo enviado e o atuador que atinge sua posição final é registrado.

Em um ambiente de laboratório, geralmente são tomadas várias medidas para garantir a precisão. O tempo médio de resposta é então calculado com base nessas medições. Em aplicações reais - o tempo de resposta pode variar devido a fatores como temperatura, umidade e desgaste do atuador ao longo do tempo.

Importância do tempo de resposta em diferentes aplicações

O tempo de resposta de um atuador pneumático de rack e pinhão é crítico em várias aplicações industriais:

1. Controle de processo: Nas indústrias químicas, petroquímicas e farmacêuticas, o controle preciso e rápido das válvulas é essencial para manter a estabilidade do processo. Um atuador rápido - respondendo pode ajudar a prevenir o excesso - ou menos - doses de produtos químicos, garantindo a qualidade e a segurança do produto.
2. Sistemas de automação: Nos processos automatizados de fabricação, o tempo de resposta dos atuadores afeta o tempo geral do ciclo da linha de produção. Os tempos de resposta mais rápidos podem aumentar a produtividade, reduzindo o tempo entre as operações.
3. Sistemas de segurança: Em segurança - aplicações críticas, como válvulas de desligamento de emergência, é crucial um tempo de resposta rápido para evitar acidentes e proteger o pessoal e o equipamento.

Melhorando o tempo de resposta

Se for necessário um tempo de resposta mais rápido para uma aplicação específica, várias medidas podem ser tomadas:

1. Otimize o suprimento de ar: Certifique -se de que o sistema de suprimento de ar forneça pressão e vazão suficiente. Isso pode envolver o uso de tubulação maior - de diâmetro, reduzindo o comprimento da tubulação e o uso de acessórios de alta qualidade para minimizar as quedas de pressão.
2. Selecione o atuador certo: Escolha um atuador com tamanho e design apropriados para o aplicativo. Considere fatores como os requisitos de torque, o tipo de válvula ou carga e as condições operacionais esperadas.
3. Manutenção regular: Mantenha o atuador bem - mantido para garantir uma operação suave. Isso inclui lubrificar as partes móveis, verificar o desgaste e substituir qualquer componente danificado.

Conclusão

O tempo de resposta de um atuador pneumático de rack e pinhão é um parâmetro crucial que pode afetar significativamente o desempenho dos sistemas industriais. Ao entender os fatores que afetam o tempo de resposta, medindo -o com precisão e tomando medidas apropriadas para melhorá -lo, os usuários podem garantir que seus atuadores operem de maneira eficiente e confiável.

Se você estiver no mercado de atuadores pneumáticos de alta qualidade e pinhão e deseja discutir os requisitos de tempo de resposta para sua aplicação específica, convidamos você a nos alcançar para uma consulta detalhada. Nossa equipe de especialistas está pronta para ajudá -lo a selecionar o atuador certo e fornecer soluções para otimizar seu desempenho.

Referências

• "Manual do Atuador Pneumático" - Referência padrão da indústria para tecnologia de atuadores pneumáticos.
• Trabalhos técnicos dos principais fabricantes de atuadores sobre o desempenho e o design de atuadores pneumáticos de rack e pinhão.
